產品簡介THIF-501PVA淬火劑克服了水冷卻速度快，易使工件開裂，油品冷卻速度慢，淬火效果差且易燃等缺點，使用前要根據工件淬火工藝要求，加入一定比例的清水稀釋，可得到介于水和油之間可隨意調節(jié)淬火性能，而且價格低廉，使用范圍很廣。技術指標

產品特點①PVA淬火劑為一種淡黃色半透明濃縮液，無煙，不燃燒，無腐蝕性，無環(huán)境污染，使用安全；
②通過調整水溶液的濃度，可在很大范圍內調整其冷卻能力，可以得到近于水，或介于水、油之間的冷卻速度，以滿足不同材料和工件的淬火要求；
③使用PVA淬火劑可取代機油淬火，可降低約80％工藝成本，且工件清潔衛(wèi)生，有一定防銹能力；

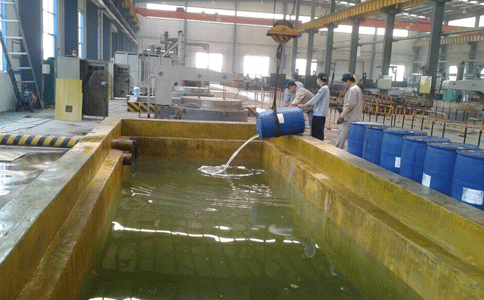

④PVA淬火劑初淬階段冷速較快，在沸騰階段則冷速漸慢，有利于得到馬氏體，當進入對流階段，其冷卻能力比水要慢得多，從而可以減少工件淬火變形和開裂傾向。適用范圍THIF-501PVA淬火劑多用于感應加熱淬火冷卻、碳素鋼、合金鋼的高頻、中頻淬火冷卻以及整體加熱工件的淬火。例如：40Mn2、40Cr、40CrMo、45Mn2、30CrMnSi鋼，GCr15、9CrSi鋼等輥子的調質處理和42CrMo、Cr12、Cr12Mo等模具的淬火，也適用于：45Cr、20CrMo、35CrMo、40CrMnMo、45CMnB、45CMnB， 40Mn3、45Mn3、42CrNi、9Cr3、3Cr2W8、50Mo 等鋼制件的淬火，通常使用濃度為3-5%。注意事項1. 濃度控制：隨著PVA淬火劑濃度的增加，介質的冷卻能力明顯下降。為了使淬火介質的濃度穩(wěn)定在需要的范圍內，一般采取定期補充淬火劑原液的辦法控制介質濃度，具體時間要根據使用的頻率根據經驗而定。
2. 溫度控制：淬火介質的溫度和冷卻性能有一定關系，溫度升高，冷速變慢，當液溫高于50℃時，冷速則有較大變化。液溫一般以控制在20-45℃為宜。
3. PVA淬火劑不適于鹽爐加熱的零件淬火，因工作中帶入的無機鹽會引起PVA淬火劑的分解，致使冷卻性能發(fā)生變化。包裝儲存25KG、200KG/桶。
